AD série
Zdroje jsou postaveny na báze moderní spínací technologie, která zaručuje vysokou spolehlivost, ůčinnost, minimální hmotnost a malé rozměry. Jsou vhodné ako napájecí zdroje radiostanic, průmyselných zařízení i v kanceláři a jiné.
Zdroje jsou vybaveny ochranou proti přepětí, skratu a obmedzením proudu při přetížení. Široký vstupní napájecí rozsah 170 -265V AC zaručuje kompatibilitu v různých aplikacích. Standardne se dodávají s výstupním napětím 12, 13.6, 24 a 48V DC.

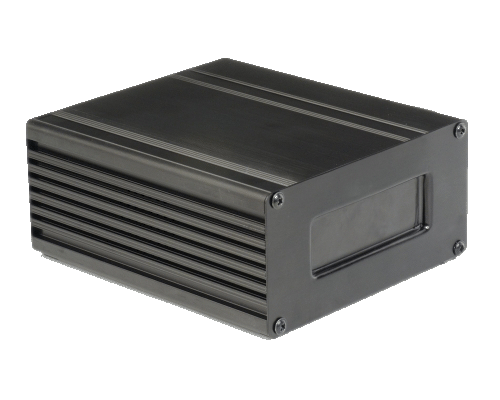

Mechanicky jsou vyrobeny z tahaných AL - profilů s povrchovou ůpravou eloxaci. Vyrábějí sa v provedeních pro povrchovou montáž nebo montáž uchycením. Pro mobilní radiostanice výrobcú KENWOOD,MOTOROLA, ICOM, MAXON, YAESU jsou v ponuke desktop (stolové) provedení s možností využítí výstupu na bateriový (UPS) box s reproduktorem.
|
Označení napovídá o výrobku například AD 115/230-12 108:
| AD | - | AC vstup a DC výstup |
| 115/230 | - | Automatický výběr US a EU vstupního napětí |
| -12 | - | výstup 12V |
| 108 | - | 108W |
Druhy zdrojů AD série:
| Výstupní napětí: | Výkon: | Rozměr: | Váha: | ||
| 12Vdc | 24Vdc | 48Vdc | |||
| AD 115/230- 12 036 | AD 115/230- 24 036 | AD 115/230- 48 036 | 36W | 165 x 87 x 59mm | 675g |
| AD 115/230- 12 072 | AD 115/230- 24 072 | AD 115/230- 48 072 | 72W | 165 x 87 x 59mm | 675g |
| AD 115/230- 12 108 | AD 115/230- 24 108 | AD 115/230- 48 108 | 108W | 165 x 87 x 59mm | 675g |
| AD 115/230- 12 168 | AD 115/230- 24 168 | AD 115/230- 48 168 | 168W | 215 x 87 x 59mm | 900g |
| AD 115/230- 12 240 | AD 115/230- 24 240 | AD 115/230- 48 240 | 240W | 255 x 87 x 59mm | 1150g |
Technické údaje:
| Rozsah vstupního napětí | - | Auto-Select, 85-135Vac a 170-265Vac, 47-440Hz |
| Výstupní napětí | - | 13.6Vdc, 27.2Vdc or 54.4Vdc, +/- 4% |
| Výstupní zvlnení | - | <50mVšš |
| Účinnost | - | 85% |
| Izolace mezi vstupy a obalu / výstup Izolace obalu na zem | - | 1.5kVac/3.0kVac rms |
| Normální provozní teplota | - | -25ºC to +30ºC to |
| Skladovací teplota | - | -25ºC to +100ºC |
| Maximální teplota obalu | - | 70ºC při plném zatížení |
| Provozní vlhkost | - | 95% |
| Vyhotovení | - | Eloxovaný hliník |
| Výstupní indikátory | - | Červená LED |
| Způsob montáže | - | Montážní klip nebo gumové nohy. DIN kolejnice klipy k dispozici jako zvláštní objednávku |
|
|
